【図でわかる】ONU（光回線終端装置）とは？モデム・ルーターとの違い・接続方法・故障時の確認ポイント

ONU（光回線終端装置）は、光回線を使ったインターネットで欠かせない機械です。

ONUには、光信号を家庭で使えるデジタル信号に変えて家のネットを使えるようにする“入口”としての役割があります。一方、モデムは電話回線で使う機械で、アナログ信号をデジタル信号に変えます。

ルーターは、家の中でスマホやパソコンを同時にインターネットにつなげるために必要な機械です。

違いはかんたんに言うと、ONU＝信号を変える機器、ルーター＝家中の機器へ配る（Wi-Fi含む）機器、モデム＝電話回線などを利用するための変換機、です。

ONUだけではWi-Fiを飛ばせないため、スマートフォンやパソコンを無線で使うにはWi-Fiルーターやホームゲートウェイが必要です。通常、ONUは回線会社から無料で貸し出されます。

本記事では、ONUとモデム・ルーター・ホームゲートウェイの違い、正しい接続方法、機器の見分け方、故障が疑われる場合の確認ポイントまで、初心者向けに分かりやすく解説します。

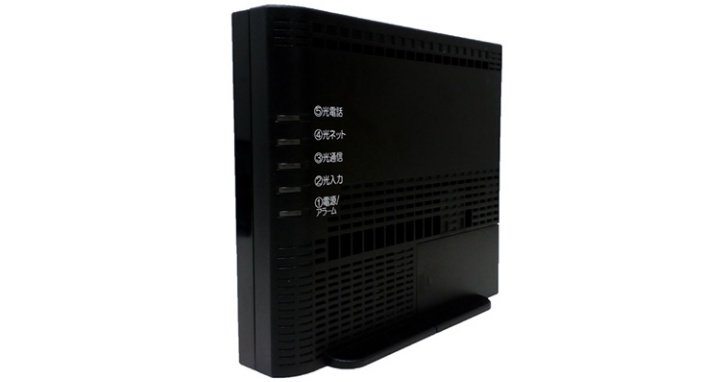

ONU（光回線終端装置）とは？

ONU（光回線終端装置）とは、光信号とデジタル信号を相互に変換し、インターネット接続を行うための機器です。光ファイバーケーブルから届く光信号をデジタル信号に、パソコンやスマートフォンなどのデバイスから届くデジタル信号を光信号に変換します。

一般的な光回線では、光コンセントまたは宅内に引き込まれた光ファイバーケーブルとONUを接続し、ONUのLANポートからWi-Fiルーターやパソコンへつなぎます。ONUそのものは、回線事業者から貸し出されるケースが一般的です。

ONUは必要？なくても光回線は使える？

光回線を利用するには、光信号を家庭内で扱える信号に変換する機器が必要です。そのため、戸建てや各部屋まで光ファイバーが引き込まれるマンションでは、ONUが設置されるのが一般的です。

一方で、ホームゲートウェイにONU機能が内蔵されている場合や、集合住宅の共用スペースに機器が設置されている場合は、部屋の中に単体のONUが見当たらないこともあります。「ONUがない＝光回線ではない」とは限らないため、契約書や設置機器の型番、管理会社・回線事業者への確認で判断しましょう。

ONU（光回線終端装置）の種類

ONUには種類がいくつかあり、契約内容にあわせて必要な機器が回線事業者から提供されます。利用者が自由に型番を選ぶというより、契約内容や建物の設備に応じて設置される機器が決まるのが一般的です。

eo光の場合、ONUの種類は次の2つです。回線事業者によっては、さらに多くの種類があります。

• ONU：光ファイバーケーブルを通じて届く光信号をパソコンなどが理解できるデジタル信号に変換する機器。
• V-ONU（テレビ用ONU）：戸建てで光テレビを利用する場合に外壁に設置される。光ファイバーケーブルとテレビにつながる同軸ケーブルを仲介する。

インターネットと光テレビを併用する場合は、ONUとV-ONUの両方の設置が必要です。なお、マンションでインターネットや光テレビを利用する場合は、導入状況により設置する機器が異なります。

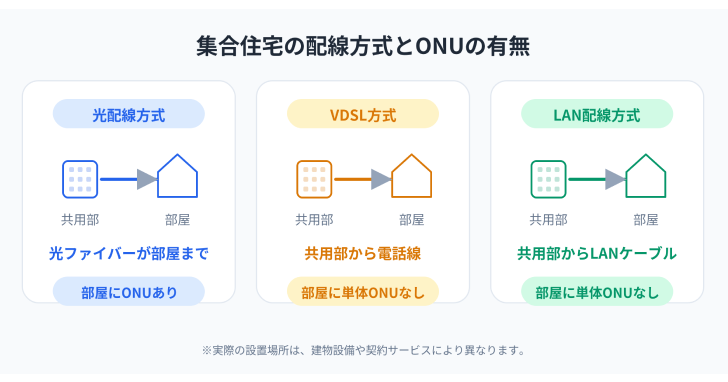

マンション・集合住宅における配線方式とONU

マンションや集合住宅では、建物の配線方式によって、部屋の中に設置される機器が変わります。戸建てと同じように各部屋まで光ファイバーを引き込む方式では、宅内にONUが設置されることが一般的です。

一方、建物の共用スペースまでは光回線を引き込み、各部屋までは既存の電話線やLAN配線を使う方式では、部屋の中に単体のONUがない場合があります。たとえばVDSL方式ではVDSLモデム、LAN配線方式ではLANケーブル用の差し込み口やルーターが主に使われます。

「ONUが見当たらない」「どの機器がONUか分からない」という場合は、契約書類・設置機器の型番・管理会社や管理組合への確認で、建物の配線方式を確認してみましょう。

ONU（光回線終端装置）とモデム、ルーター、ホームゲートウェイの違い

ONUとの違いが分かりにくいものとして、モデムやルーター、ホームゲートウェイがあります。いずれもインターネット接続に関わる機器ですが、役割は異なります。

• ONUとモデムの違い：変換する信号の種類が違う
• ONUとルーターの違い：インターネット接続における役割が違う
• ONUとホームゲートウェイの違い：搭載されている機能の数が違う

ONU（光回線終端装置）とモデムの違い

モデムとは、電話回線やCATV回線などで使われるアナログ信号をデジタル信号に変換するための機器です。ADSLなどを中心に、ケーブルテレビのインターネット回線（HFC方式）でも用いられてきました。

一方、ONUは光信号とデジタル信号を相互に変換するための機器であり、光回線において用いられます。

どちらも「信号を変換する」という点では似ていますが、対応する回線や信号の種類が異なります。

ONU（光回線終端装置）とルーターの違い

ルーターとは、スマートフォン、パソコン、ゲーム機など、複数の端末をインターネットに接続するための機器です。ONUが光信号を変換し、ルーターが家の中の複数の機器へ通信を分ける、という役割分担です。

通常、ONUにはルーター機能がなく、ひとつのデバイスとしか接続することができません。ONUとルーターを組み合わせることで、パソコンやスマートフォン、タブレットなど多くのデバイスでインターネットを利用できるようになります。家の中でWi-Fiを使いたい場合は、Wi-Fiルーターや無線LAN機能付きのホームゲートウェイを用意しましょう。

ONU（光回線終端装置）とホームゲートウェイの違い

ホームゲートウェイは、ONU機能、ルーター機能、光電話機能などを1台にまとめた機器を指すのが一般的です。ONUが単体の信号変換機器であるのに対し、ホームゲートウェイは複数の役割をまとめて担うため、配線まわりをすっきりさせられます。

ただし、ホームゲートウェイのすべてにONU機能が入っているわけではありません。契約内容や機器の種類によっては、ONUとホームゲートウェイを別々に設置する場合もあります。

それぞれの違いをさらに詳しく知りたい人は、以下の記事をご覧ください。

関連記事
モデムとルーターの違いとは？ネット接続の基礎を簡単に解説

ONUやモデム、ルーターの見分け方

手元の機器がONUなのか、ルーターなのか、モデムなのか分からない場合は、まず本体の側面や底面に貼られているラベルを確認しましょう。「品名」「型番」「認証機器名」などの欄に、機器名や型番が記載されていることがあります。

見分けるときは、次のポイントも参考になります。

確認ポイント	ONUの目安	ルーター・ホームゲートウェイの目安
配線	光コンセントや光ファイバーケーブルから最初につながっている	ONUの後ろにLANケーブルで接続されていることが多い
ポート	LANポートが1つだけの機器も多い	LANポートが複数ある、WAN/INTERNETポートがある
ランプ	認証、光回線、UNI、電源などのランプがある	PPP、Internet、Wi-Fi、電話などのランプがある場合がある
機能	信号変換が主な役割	複数端末への分配、Wi-Fi、光電話などの機能を持つ

機種によって名称やランプ表示は異なるため、最終的には取扱説明書や契約中の回線事業者の案内も確認してください。問い合わせ時は、機器の型番やランプ状態を伝えるとスムーズです。

ONU（光回線終端装置）の接続・設定方法

ONUの接続・設定方法（手順と注意点）

• コンセント（または光ケーブル）をONUの光端子へ接続する
• ONUのLANポートと、ルーターのWAN（INTERNET）をLANケーブルで接続する
  ※ルーター側の「LAN」ポートにつなげてしまうとインターネットに接続できないため注意してください。
• ONU・ルーターの電源ON→2分ほどランプが安定するまで待つ
• スマホやパソコンのWi-Fi設定画面で、ルーターに記載されているSSID（Wi-Fi名）を選び、パスワードを入力する

※有線接続の場合は、ルーターの「LANポート」と各デバイスのLANポートをLANケーブルでつなぎます。また、ONU一体型のホームゲートウェイの場合は1台で完結します。

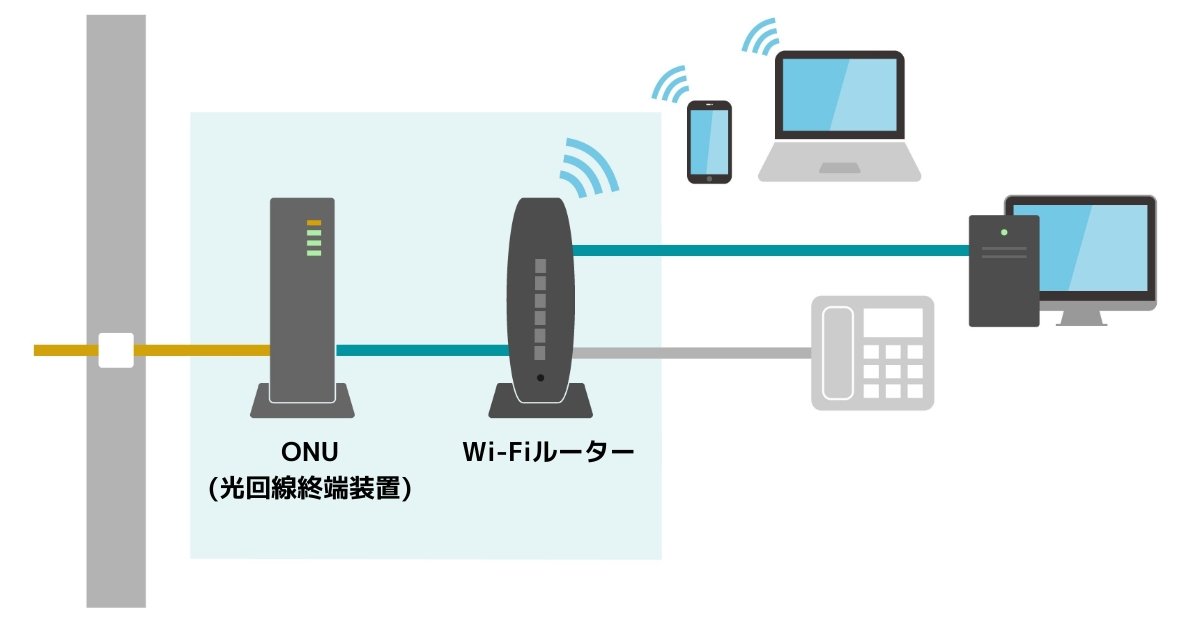

ONUは、「光コンセントもしくは光ファイバーケーブル」→「ONU」→「ルーター」の順で接続します。光コンセントからONUは光ファイバーケーブル、ONUからルーターはLANケーブルでつなげます。

なお、光ファイバーケーブルでのONUへの接続と設定は、工事業者の工事内容に含まれているので、自分で行うことは特にありません。

ルーターは自分で購入するかレンタルする必要がある

ONUは回線事業者から貸し出されるのが一般的です。自前で購入した市販のONUでは回線側の設備と同期できず、インターネットに接続できない可能性が高いため、必ず貸与されたONUを使用してください。使用料は無料の場合もあれば、月額料金のなかに含まれる場合もあり、事業者によりさまざまです。

ONUは通販サイトなどでも購入できますが、基本的には貸し出されたONUを使用しましょう。ONUは、回線事業者側の設備と契約者に貸与しているONUとの間で、正しくデータを送受信するための機能を有しているため、自前のONUではインターネットに接続できない可能性があります。

一方、Wi-Fiルーターは回線事業者からレンタルできる場合もありますが、自分で購入が必要なケースもあります。ONUだけでは基本的にWi-Fiを利用できないため、スマートフォンやパソコンを無線で接続したい場合は、Wi-Fiルーターや無線LAN機能付きのホームゲートウェイを用意しましょう。

eo光ならWi-Fiルーターを12カ月無料レンタルできる！

「ルーターはどれを選べば...？」という方は、回線事業者のレンタルサービスを利用するのも選択肢です。eo光では、eo光ネットと同時お申し込みで無線ルーター機能（月額税込105円）を12カ月間無料でレンタルいただけます。

また、10ギガコース対応のWi-Fiルーターであれば、Wi-Fi 6Eに対応した高性能な通信環境が整います。

ONU（光回線終端装置）が故障かな？と思ったら

インターネットにつながらない、通信が不安定という場合は、ONU本体の故障だけでなく、ルーター、LANケーブル、光ファイバーケーブル、回線側の障害など、複数の原因が考えられます。まずはランプ状態を確認し、原因を切り分けましょう。

ONUのランプを確認する

ONUのランプ名称や色は機種によって異なりますが、一般的には次のようなランプで状態を確認できます。

ランプ名の例	確認できること	異常が疑われる状態の例
電源／POWER	ONUに電源が入っているか	消灯している、赤色で点灯している
認証／AUTH	ONUが正常に認証されているか	消灯している
光回線／PON	光ケーブルや回線との接続状態	消灯している、赤色・橙色で点灯している
UNI／LAN	ONUとルーター・パソコン間の接続状態	LANケーブル接続中なのに消灯している
PPP	プロバイダー接続の状態。ホームゲートウェイなどに表示される場合がある	インターネットにつながらない状態で消灯している

ランプの名称・色・意味は機種によって異なります。詳しくは取扱説明書や契約中の事業者の案内を確認してください。

故障かな？と思ったときの確認手順

1. スマートフォンのモバイル通信などを使い、回線事業者の障害情報・メンテナンス情報を確認
2. ONUとルーターの電源を一度OFF→30秒待ってON（再起動）
3. 光ケーブル／LANケーブルが「カチッ」と入っているか確認
4. 改善しなければ、ONUのランプ状態を確認し回線事業者へ連絡

※通常利用による故障であれば事業者が無償で交換となりますが、落下・水濡れ等のユーザー側の過失による故障の場合は費用がかかることがあります。

まとめ：ONU（光回線終端装置）は光回線の利用に不可欠な機器

ONU（光回線終端装置）は、光信号とデジタル信号を相互に変換する機器で、光回線の利用に不可欠です。回線事業者から貸し出され、工事の際に工事業者の人が接続や設定を行ってくれます。

ただし、基本的にONUは有線接続かつ1台のデバイスしか接続できないため、より快適な通信環境を作りたいならWi-Fiルーターを導入しましょう。

Wi-Fiルーターは自分で用意するか、回線事業者から有料でレンタルする必要があります。なお、回線事業者によっては、キャンペーンでWi-Fiルーターを無料レンタルできる場合があります。
